Трубогибы и их классификация

Трубогиб — это механическое или гидравлическое устройство, предназначенное для гибки труб и металлопроката круглого и прямоугольного профиля. Существуют различные модели трубогибов — от небольших ручных для единичного производства до крупных стационарных агрегатов, предназначенных для серийного производства фасонных изделий. Тем не менее, все они классифицируются по определенным признакам, на которых мы и остановимся в данной статье.

В первую очередь, по характеру монтажных работ трубогибы подразделяются на стационарные и переносные. Первые устанавливаются в цехах и на ремонтных участках, переносные применяются непосредственно на месте работ.

Наиболее важной является классификация по типу привода. В зависимости от степени механизации трубогибы могут быть ручными, электрическими или гидравлическим. Ручные используются для труб небольшого диаметра, могут быть универсальными или разработанными под определенный диаметр. Несомненным достоинством подобных устройств является компактность, мобильность и небольшой вес и стоимость. Недостатком — малая производительность.

Электрический трубогиб относится к профессиональному инструменту и незаменим для работ на крупных строительных объектах. С его помощью можно гнуть трубы большого диаметра с высокой точностью.

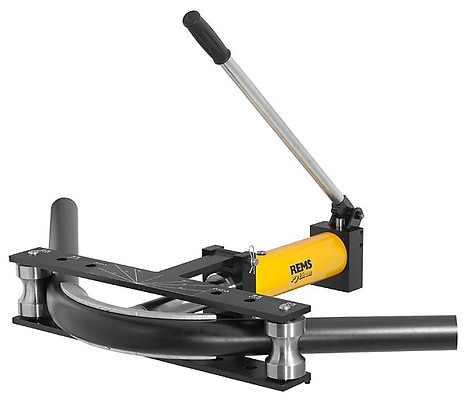

Гидравлический трубогиб имеет как переносное, так и стационарное исполнение и может работать с толстостенными трубами диаметром до 3-х дюймов, создавая давление до 8 тонн. Важным моментом является сохранение толщины сечения в месте изгиба, что очень важно для качественного монтажа.

По способу гибки трубогибы подразделяются на:

  • пружинные (в основном для труб ПВХ);
  • арбалетные — изгиб трубы производится в специальной форме, рассчитанной под определенный диаметр.
  • сегментные — обрабатываемая труба вытягивается и изгибается относительно специального сегмента.

Кроме того, трубогибы подразделяются и по степени автоматизации на ручные, полуавтоматы и автоматы. В первых все операции производятся вручную. В полуавтоматах — операции производятся по заданной программе. От оператора требуется лишь установка заготовки и извлечение готового изделия. И, наконец, в автоматах все процессы производятся без приложения физического труда человека. Такие трубогибы используются в серийном и массовом производстве и характеризуются высокой точностью обработки. В целом же, выбор трубогиба требует учета как технических характеристик, так и специфики производства.
