Как сделать электролобзик своими руками?

29 Ноя 2012

С помощью самодельного лобзика, можно распилить доски толщиной до 50 мм. Электролобзик сделанный своими руками, как правило, состоит из двух деревянных рычагов, расположенных параллельно друг другу на жесткой деревянной раме. Рычаги соединены на одном конце натянутой пилкой и на другом конце — нейлоновым шнуром. Возвратно-поступательное движение пилки осуществляется благодаря паре эксцентриков (вращающихся грузов), которые прикреплены к нижнему рычагу. Последний, в свою очередь, качается на оси в опорном блоке, в котором находится подшипник скольжения.

Элементы электролобзика

Раму и рычаги лобзика делают из двух еловых досок размером 20?250?800 мм. Чтобы отверстия совпадали, заготовки для рам следует зафиксировать вместе. Детали рамы нужно выпиливать по контуру, после чего скруглить все ребра, кроме примыкающих к столу пилы и ее основанию.

Эксцентриковый привод состоит из грузов, выполненных из полоски стали сечением 6?50 мм, которые крепятся по обеим сторонам оси опорного блока. Чтобы изготовить грузы, сначала просверливают заготовку, а затем отрезают пластины нужного размера.

Как сделать электролобзик своими руками?Сборка электроинструмента

Собирая механизм привода, нужно проверить симметричность крепления грузов и затянуть гайки. Если она не будет достигнута, возвратно-поступательные движения будут неравномерные. На нижний рычаг устанавливается опорный блок, после того, как узел вращения будет собран. Необходимо убедится в том, что грузы вращаются, не касаясь рычага.
Собирая электролобзик своими руками, можно выбрать не очень мощный мотор — вполне достаточно будет 225 Вт с 1720 об/мин. Мотор необходимо соединить с электролобзиком через гибкий резиновый шланг, которые не должен быть слишком коротким. Подойдет мотор от старой швейной машинки.

Сборка лобзика начинается с установки верхнего и нижнего рычагов непосредственно на раме.

Держатели пилки устанавливают в пазы, выпиленные в торце рычага, и закрепляют стальными штифтами диаметром 5 мм. Саму пилку вставляют в щель держателя и на концах фиксируют штифтами.

Пилку следует хорошо натянуть, обычно это делают резьбовой шпилькой. Для упрощения конструкции в качестве натяжителя применяют нейлоновый шнур.

Рычаги должны легко скользить относительно боковых сторон рамы. Следует между основанием лобзика и нижним рычагом разместить 3 пружины диаметром 20мм и длиной 38 мм.

Основание и столик делают из фанеры. Столик имеет форму эллипса и крепится шурупами к рамкам.
Если нет возможности приобрести электролобзик, своими руками это можно сделать из подручных средств. Однако необходимо помнить о главных минусах самодельного инструмента — это сильный шум и вибрация. Эти недостатки можно устранить, подкладывая под основание войлочные прокладки.

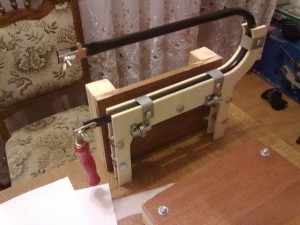

Электролобзик своими руками:
